Аппарат рентгеновский диагностический цифровой ГРАФИКС‑Ц

ГРАФИКС‑Ц

Аппарат рентгеновский диагностический цифровой ГРАФИКС‑Ц предназначен для проведения всех видов рентгенографических исследований в цифровом формате при положении пациента стоя, сидя и лёжа, применяемых в общей диагностике и травматологии, в условиях стационарных рентгеновских кабинетов медицинских учреждений. Возможность лёгкого перемещения штанги с излучателем и приёмником изображения облегчает проведение исследований под любыми углами к телу пациента. Конструкция штатива позволяет проводить исследования пациентов в латеропозиции.

Визуализация полученных цифровых рентгенограмм, их дальнейшая математическая обработка, сохранение и получение твёрдых копий с помощью соответствующего устройства обеспечивает программно-аппаратный комплекс, состоящий из автоматизированного рабочего места (АРМ) лаборанта и автоматизированного рабочего места (АРМ) врача-рентгенолога с устройством печати цифровых медицинских рентгеновских изображений. Аппарат ГРАФИКС‑Ц заменяет собой стол снимков и вертикальную стойку снимков и представляет альтернативу рентгеновскому комплексу на 2 рабочих места без функции линейной томографии.

Спецификация поставки

Штатив снимков

ГРАФИКС‑Ц  ГРАФИКС‑Ц  ГРАФИКС‑Ц

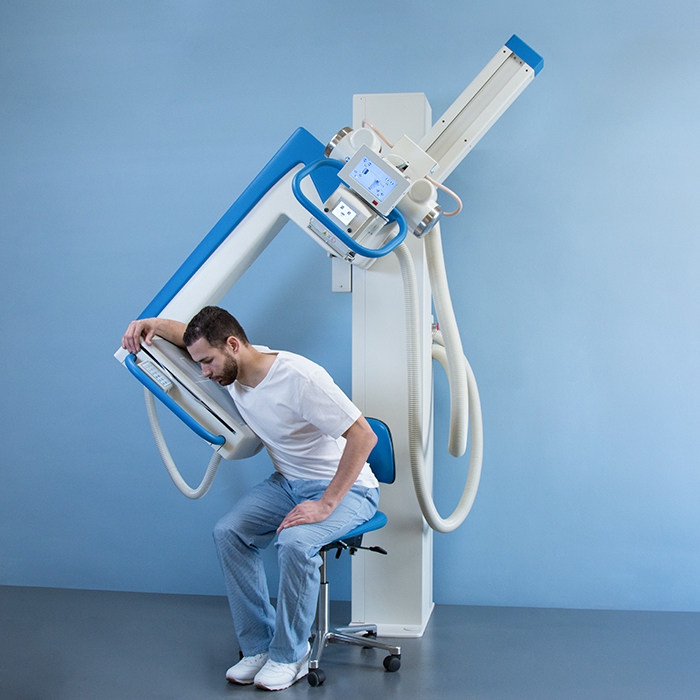

Основным штативным устройством является штатив снимков, состоящий из колонны, по которой вертикально перемещается поворотная штанга с изменяемым фокусным расстоянием. Штанга представляет собой уравновешенную консоль, с размещением на одном конце поворотного кронштейна с излучателем и диафрагмой, а на другом — поворотного кронштейна с цифровым приёмником изображения — плоскопанельным детектором. Штатив оснащен стационарным устройством для цифрового преобразования рентгеновского излучения, основанном на плоской панели (плоскопанельным цифровым детектором). Эффективная матрица детектора не менее 3000×3000 пикселей, размер пикселя не более 143 мкм, градация серого 14 бит (16384 уровней серого).

В комплект поставки включены: диафрагма со световым центратором, растр рентгеновский отсеивающий и ионизационная камера.

Программно-аппаратный комплекс

Программно-аппаратный комплекс выполнен на основе Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑«АККОРД» —современного компьютера со специализированной программной системой «Аккорд-Амико». Программная система «Аккорд-Амико» работает в международном медицинском стандарте DICOM 3.0. и отличается новым, современным графическим интерфейсом пользователя, созданным в соответствии с процедурой обследования пациента для упрощения работы врача-рентгенолога и рентгенлаборанта.

Состав программно-аппаратного комплекса

Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑«Аккорд» (АРМ рентгенлаборанта):

  •  комплекс средств управления на базе персонального компьютера;
  •  ЖК монитор с диагональю не менее 21,5 дюйм;
  •  специализированное ПО «Аккорд‑Амико» для работы с рентгенографическими изображениями.

Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑«Аккорд» (АРМ врача-рентгенолога):

  •  комплекс средств управления на базе персонального компьютера;
  •  ЖК монитор с диагональю не менее 21,5";
  •  монохромный медицинский монитор с диагональю не менее 21" (2 Мп);
  •  специализированное ПО «Аккорд‑Амико» для работы с рентгенографическими изображениями;
  •  принтер для печати отчетов на бумаге формата А4;
  •  специализированный принтер для печати рентгеновских изображений.

Устройство рентгеновское питающее TOP‑X 850 HF

Высокочастотное питающее устройство мощностью 65 кВт и диапазоном напряжения 40–150 кВ.

Наличие программ органоавтоматики позволяет ускорить работу врача по проведению исследований. Вместо ручной установки параметров на каждое исследование достаточно нажатия одной кнопки даже при работе с пациентами различной комплекции — на пульте управления предусмотрены и такие режимы. Предусмотрена также возможность создания персональных программ под определенные требования практикующего врача (запись до 1500 программ), а так же ручная система регулирования экспозиции.

Излучатель с рентгеновской трубкой

Излучатель с современной двухфокусной рентгеновской трубкой с характеристиками:

  •  ширина эффективного фокусного пятна: малого — 0,6 мм, большого — 1,2 мм;
  •  скорость вращения анода — 9000 об/м.

Рентгенографический стол-каталка

Стол-каталка с фиксированной декой предназначен для позиционирования пациента при проведении исследований в процедурной, где установлен аппарат. Перемещение стола-каталки осуществляется вручную.

Устройство для определения доз облучения пациентов

Опционально возможно оснащение аппарата ГРАФИКС‑Ц плоскопанельным цифровым детектором формата кассеты 35×43 см, столом-каталкой с плавающей в 4-х направлениях декой, с плавающей декой и лифтом деки, с плавающей декой, лифтом деки и аккумулятором.

Переговорное устройство

Дополнительные возможности

По заказу аппарат может быть оснащен столом-каталкой с лифтом деки, с лифтом деки и аккумулятором, каталкой с фиксированной декой стола.


Производство ЗАО «Апрелевский завод рентгенотехники». Производитель оставляет за собой право вносить изменения в комплектацию, технические характеристики и внешний вид оборудования. Продукция зарегистрирована и разрешена к применению на территории Российской Федерации.
