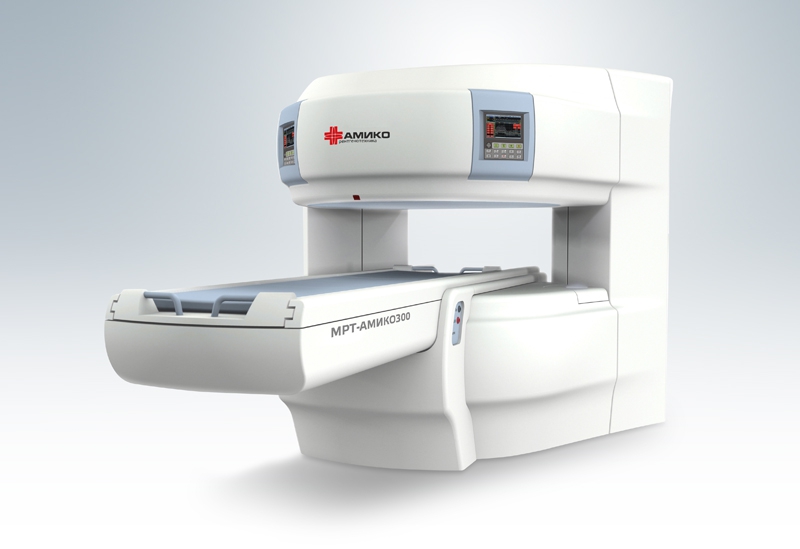

Российский магнитно-резонансный томограф открытого типа МРТ-АМИКО300

МРТ-АМИКО300

МРТ-АМИКО300 — новейшая разработка в области магниторезонансной томографии на основе постоянного магнита. Преимуществом данного оборудования является: экономичность, компактность, малые затраты с технической и эксплуатационной точек зрения.

Передовые технологии

Динамическая Система Балансировки (DBT)

Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов. Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.

Технология визуализации Разделение Жир-Вода

Визуализация воды и визуализация жира может быть произведена одновременно, что позволяет вдвое уменьшить время сканирования. Врач получит больше информации для наилучшей диагностики.

Система «Back-logic»

Уникальная система дает новое представление о системе МРТ, делая все подсистемы аппарата независимыми и оптимально взаимодействующими между собой. Это значительно увеличивает производительность, улучшает надежность и упрощает возможность её апгрейда.

Спецификация поставки

1. Магнит

Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.

В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной МР томографии.

Вертикально направленное магнитное поле имеет напряженность 0,3 Тл. Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 220 см в вертикальном и 250 см в горизонтальном направлении от изоцентра магнита.

Вес магнита 15 тонн.

2. Стол для обследования пациента

Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода.

Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 160 кг.

3. Радиочастотная система и катушки

Томограф оснащен радиочастотной системой с пиковой мощностью усилителя 6 кВт и четырьмя каналами приемника.

Томограф укомплектован полным набором РЧ катушек: для головы, шеи, тела (трех размеров: шириной 14", 17" и 20"), для колена, запястья, плеча, лодыжки и грудных желез.

Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.

4. Градиентная система

Мощность градиентной системы составляет 18 мТл/м, скорость нарастания градиентов - 55 мТл/м/мс.

Градиентная система оснащена водяной системой охлаждения градиентных катушек.

5. Визуализация

Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.

Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.1 мм (3D) при поле обзора от 4 до 40 см с пространственным разрешением до 0,156 мм.

Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:

  • Спин-эхо (SE),
  • Быстрое спин-эхо (FSE),
  • Градиентное эхо (GRE),
  • Инверсия-восстановление спин-эхо (IRSE),
  • РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
  • Времяпролетная ангиография (TOF2D, 3D),
  • Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
  • Подавление сигнала свободной воды (FLAIR2D).

6. Рабочая станция

В состав МРТ входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет процессор Intel i5-2400, ОЗУ 4 ГБ, HDD 500 ГБ.

Программное обеспечение работает в международном медицинском стандарте DICOM 3.0.  ( Форматы экспорта данных DICOM 3.1), поддерживает:

  • Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
  • Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
  • Возможность выведения на монитор одновременно нескольких кадров;
  • Обеспечивает параллельный сбор данных с матрицей 1024х1024;
  • Архивирование изображений в формате DICOM 3.0. на DVD-R диск.

Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF550.

Основные характеристики:

  • Используемый метод формирования изображения — термальная печать
  • Разрешение печати — 320 dpi (5232 x 4360 точек)
  • Передача полутонов — 4096 градаций серого  (12 бит представление)
  • Формат отпечатков — 346,1 x 415,3 мм (14 x 17")
  • (с возможностью автоматического размещения  нескольких кадров на отпечатке)

  • Скорость вывода — 64 отпечатков/час
  • Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
  • Поддержка стандарта DICOM–3.1, встроенный интерфейс DICOM
  • Работа в горизонтальном или в вертикальном положении
  • 0,17 кв.м занимаемой площади
  • Вес — 63 кг

7. Клетка Фарадея

Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6 х 4 х 2.2 м2 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.

8. Кондиционер

Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.

Параметры кондиционера:

  • Мощность охлаждающего устройства 4650 Вт
  • Мощность нагревающего устройства 4300/7800 Вт
  • Охлаждающий эффект 13300/16800 Вт
  • Эффект нагрева 12000 Вт
  • Энергетический выход 2,58 Вт
  • Объем воздухообмена 1800 м 3 / в час
  • Область действия 55 м2 – 85 м2

Вес 58/112 кг

Требования к окружающей среде

Температура: 22 + 4°С

Влажность: 60% + 15%

Давление воздуха: 860 гПа – 1060 гПа

Электротехнические требования системы

Потребляемая мощность 20 кВт;

Сеть трехфазная, четырехлинейная, 380В + 10%, 50Гц ± 1 Гц



Балашихинский диагностический центр оснащен аппаратом МРТ-АМИКО300
